Обзор и тестирование ASUS GeForce GTX 1070 Ti STRIX 8 GB
ProCompSoft
В этом обзоре мы рассмотрим ASUS GeForce GTX 1070 Ti Strix, который представляет собой трёхслотовый пользовательский дизайн кулера с переработанной компоновкой печатной платы. Как и все другие пользовательские модели, GTX 1070 Ti Strix поставляется со справочными скоростями NVIDIA и в настоящее время перечисляется онлайн за 500 долларов США.
Визуально ASUS GTX 1070 Ti Strix можно спутать с другими моделями Strix серии GeForce 10. Безусловно, тема карты проработана хорошо — большие тёмные поверхности и высококачественная металлическая задняя панель. Размеры девайса составляют 30.0 см х 13.0 см.
Как и сотальные кастомные варианты партнёров NVIDIA, изделие ASUS имеет кулер который гарантировано займёт три слота в системе пользователя.
Порты:
x1 DVI-D
x2 HDMI 2.0
x2 DisplayPort 1.4
ASUS заявляет, что такое распределение портов предназначено для подключение или двух VR гарнитур либо гарнитура VR + ТВ с их видеокарты.

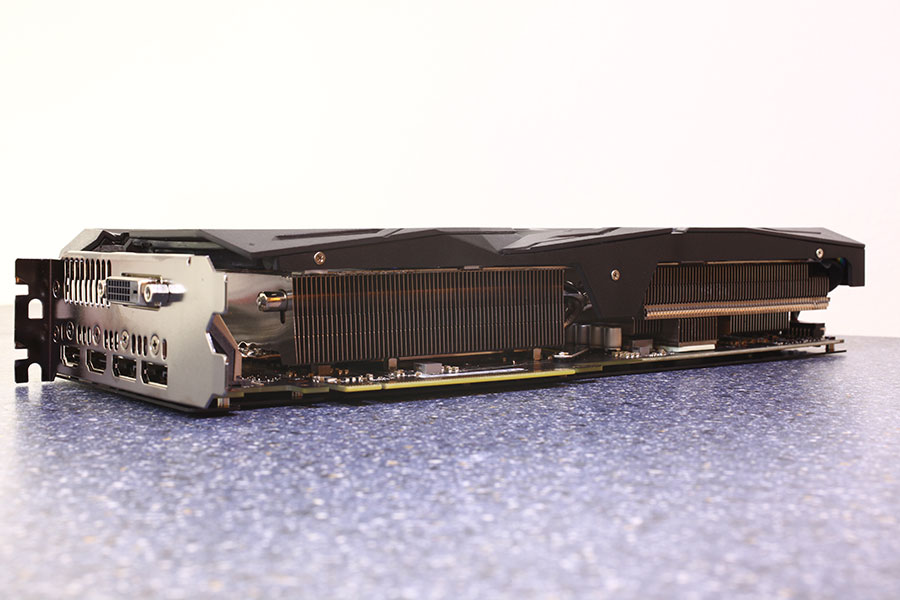

Карта, несмотря на габариты, держится совершенно без провисаний.
Изображения переработанной печатной платы с обеих сторон.
Поближе
В основе кулера лежат шесть тепловых трубок. Радиатор, очень похож на использованный в ASUS GTX 1080 Ti Strix OC.
После снятия основного радиатора оголяется вторичная фигурная пластина с термонакладками; она обеспечивает охлаждение микросхем памяти.
Задняя панель изготовлена из металла и предохраняет карту от повреждений во время эксплуатации, монтажа и перевозки. Обратите внимание на крупный значок ROG с RGB подсветкой.
В отличие от других пользовательских дизайнов, ASUS сохранила один 8-контактный коннектор входного питания от эталонного дизайна, такой ход является лучшим выбором, на мой взгляд.
Вблизи от разъёма питания карты вы найдете различные точки для измерения напряжения.
Анализ печатной платы

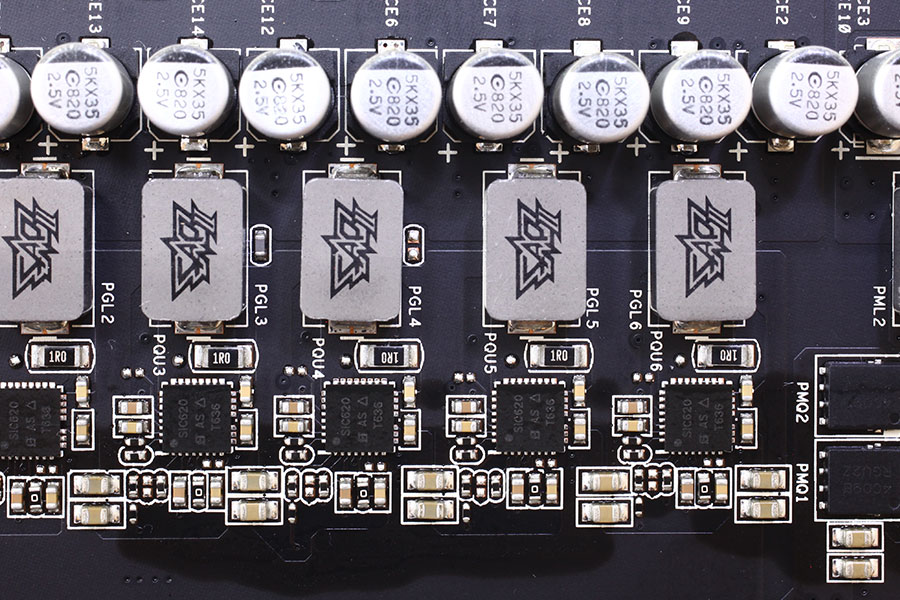

ASUS полностью повторно спроектировал PCB для GTX 1070 Ti с 6+1 фазовой установкой VRM.
Контроллер напряжения UPI uP9511P подаёт шесть фаз к GPU.
Однофазная VRM памяти питается от контроллера UPI uP1666Q.
Микросхемы памяти GDDR5 изготавлены компанией Micron и несут номер модели D9TQB. Им указана работа на частоте 2000 МГц (эффективная мощность 8000 МГц GDDR5).
Чип GP104 основанный на архитектуре Pascal, производится по 16-нм техпроцессу на мощностях TSMC в Тайвани, обладает 7.1 млрд транзисторами на площади около 314 мм².
GTX 1070 Ti: 388.13 WHQL
GTX 1070, 1080, 1080 Ti: 388.00 WHQL
Все RX Vega: 17.10.1 Beta
Другие карты NVIDIA: 384.76 WHQL
Остальные карты AMD: Catalyst 17.6.2 Beta
Дисплей
Acer CB240HYKbmjdpr 24″ 3840×2160
Battlefield 1
Civilization VI
Call of Duty: Infinite Warfare
Dawn of War III
Deus Ex: Mankind Divided
Dishonored 2
DOOM
F1 2016
Ghost Recon Wildlands
Grand Theft Auto V
Hitman
Prey
Rainbow Six: Siege
Resident Evil 7
Rise of the Tomb Raider
Sniper Elite 4
Styx: Shards of Darkness
The Witcher 3: Wild Hunt
Watch Dogs 2
Потребляемая мощность
Потребляемая мощность и в играх и в неиграющих соответствиях Выпуск Основателей NVIDIA почти точно, который является хорошей вещью.
Типичные индивидуальные проекты обычно обменивают некоторую эффективность питания на более высокую производительность. Это имело место на всем другом индивидуальном проекте GTX 1070 Это, мы рассмотрели до сих пор. Плата ASUS — исключение к этому, и мне нравится она.
Уровень шума
Бесшумный шум вентилятора является фантастическим, так как карта полностью отключает свои вентиляторы на холостом ходу (до 60 ° C).
В играх карта является самым тихим GTX 1070 Ti, который мы тестировали, но различия очень малы, поскольку все пользовательские дизайны очень тихие — намного лучше, чем все, что может сделать Vega.
Суммарная производительность
Производительность/Вт
Производительность/Доллар
Производительность в майнинге Ethereum
Оверклокинг
Максимальный разгон памяти образца составил 2220 МГц на памяти (+11%), а прирост к GPU +228 МГц, увеличив максимальную частоту с 1911 МГц до 2139 МГц (+12%).
Максимальный оверклокинг (сравнение)
Max. GPU Clock
Max. Memory Clock
ASUS GTX 1070 Ti Strix
2139 МГц
2220 МГц
Colorful GTX 1070 Ti iGame Vulcan X Top
2114 МГц
2295 МГц
Palit GTX 1070 Ti Super JetStream
2088 МГц
2280 Мгц
MSI GTX 1070 Ti Gaming
2038 МГц
2240 МГц
MSI GTX 1070 Ti Titanium
2139 МГц
2280 МГц
GTX 1070 Ti FE
2139 МГц
2310 МГц
Эффективность разгона
Используя полученные тактовые частоты, мы провели быструю проверку в Battlefield 3 для оценки прибыли от оверклокинга.
Актуальный, фактический выигрыш в 3D производительности от оверклокинга составляет 12.1%!
Температуры
Температуры GPU (сравнение)
Idle
Load
Gaming Noise
ASUS GTX 1070 Ti Strix
45 °C
64 °C
29 дБА
Colorful GTX 1070 Ti iGame Vulcan X Top
46 °C
67 °C
32 дБА
Palit GTX 1070 Ti Super JetStream
49 °C
66 °C
30 дБА
MSI GTX 1070 Ti Gaming
52 °C
69 °C
29 дБА
GTX 1070 Ti FE
40 °C
83 °C
38 дБА
MSI GTX 1070 Ti Titanium
54 °C
69 °C
30 дБА
GPU частота
Memory частота
Clock GPU Voltage
(измерено)
Desktop
139 МГц
203 МГц
0.650 В
Multi-Monitor
139 МГц
203 МГц
0.650 В
Blu-ray Playback
608 МГц
203 МГц
0.650 В
3D Load
1607 — 1911 МГц
2002 МГц
0.835 — 1.062 В
Оценка и отзыв
Цена ASUS GTX 1070 Ti Strix в настоящее время при онлайн-заказе составит 500 $.
Очень тихая
Значительно улучшенный кулер относительно Founders Edition, обходится без троттлинга
Fan-off в режиме ожидания
Превосходит Radeon RX Vega 56!
Хорошая производительность по сравнению с GTX 1070
Большой потенциал разгона, с лёгкостью обгоняет GTX 1080
Точки измерения напряжения
Задняя панель в комплекте
HDMI 2.0b, DisplayPort 1.4
Высоковата цена
Отсутствие фабричноого разгона (решение NVIDIA)
Кулер в 3 слота может не подойти ко всем корпусам
Старая память GDDR5
Без поддержки аналогового сигнала (VGA)
9.3
ASUS сделал правильную ставку на большой проверенный трехслотовый кулер, знакомый по другим моделям семейства Strix. Он обеспечивает прекрасное охлаждение, удерживая отличные температуры, которые даже и рядом не приближаются к троттлингу. С точки зрения шума, карта также очень тихая, результат соразмерен с MSI GTX 1070 Ti Gaming. Это делает термальное решение ASUS лучшим, что мы видели до сих пор, лучшие температуры и показатели шума одновременно, однако, кулер ASUS займёт три слота, а вот вариант MSI Gaming только два. Конечно, ASUS включил в своё изделие функцию fan-off во время простоя, безусловно, это радует.
ASUS внесла некоторые изменения в схему VRM, которая, в отличие от иных кастомных конструкции, не отрицательно повлияла на энергоэффективность. Мне также нравится выбор компании, чтобы придерживаться одного 8-контактного разъёма питания, поскольку дополнительная мощность на тестированных ранее образцах не имела никакого значения.
ASUS GTX 1070 Ti Strix в настоящее время доступен онлайн в районе 500 $, что на 50 $ дороже по сравнению с выпуском Founders Edition, и в основном за счёт фантастического кулера, так как разгон из коробки строго воспрещается NVIDIA. Более реалистичная цена будет находиться в диапазоне от 450 до 480 $. Но всё же продукт от ASUS можно считать оптимальным решением на базе GTX 1070 Ti, ведь карта на порядок дешевле кастомных конкурентов от Palit и Colorful.
