ASRock X299 OC Formula — мечта оверклокера на платформе Intel X299

Прошло совсем немного времени с момента запуска новейшей платформы Intel HEDT, а я уже заполучил одну из top-end оверклокерских плат ASRock, X299 OC Formula. Название OC Formula существует уже много поколений, но теперь у нас появился совершенно новый взгляд компании ASRock на серию через модель X299 OC Formula, а также на всё остальное, что делает платы серии OC Formula прекрасными для тех, кому нравится раздвигать границы того, что могут предложить современные аппаратные средства.

Платформа Intel X299 поддерживает не только некий один процессор; собственно два совершенно разных варианта (KabyLake-X и SkyLake-X) внутри одного и того же сокета подходящих к оному без проблем; просто поменяйте CPU, например, взяв предпочтительный. Кстати, это ещё означает, что сейчас в наличии есть множество подходящих процессоров для тестов, плюс даже есть только что выпущенные HCC (High Core Count). Проектирование материнской платы, способной удовлетворить потребности любого пользователя, желающего приподнять любой процессор или память, совместимых с сокетом Intel X299 под LN2 (жидкий азот), нелегкая задача, особенно учитывая сложность множества ЦП и чипов HCC.

[contents]

Вот почему ASRock дружит с Ником Ши (Nick Shih), тесно сотрудничающего при создании данной материнской платы, настолько, что его имя буквально присутствует на этих платах; напечатано прямо на поверхности PCB. Как экстремальный оверклокер и аппаратный гуру со многими рекордами за плечами, на этой планете немного тех, которые так же способны убедиться в удовлетворении потребностей «бенчмаркеров», не говоря уже о его высоком уровне понимания, когда дело доходит до трудностей, которые пользователи испытывают при попытке побить рекорды.

С последним ТОП процессором Intel Core i9-7900X у нас есть 10 ядер и 20 потоков, но реальная мощность, вытащенная из сокета, довольно скромна даже при разгоне с хорошим экземпляром. «Энергичные» 250 Вт при разгоне легко выполняется и обрабатывается большинством материнских плат, но есть некоторые материнские платы с ограничением мощности 275-285 Вт, запрограммированным в BIOS, когда мощность не настолько стабильна, как могла бы быть.

Однако, эти платы, имеют подтверждённые данные, указывающие, что они могут справиться с 250 Вт просто на отлично. С другой стороны, плата ASRock X299 OC Formula готова легко брать 450 Вт (при условии, что VRM имеет необходимый воздушный поток), что делает её одним из немногих продуктов, готовых «раскочегарить» новый процессор i9-7980XE, которым я прямо сейчас и пользуюсь. Эти CPU могут «вытащить» 250 Вт сходу, если не больше, когда включен Turbo. Поэтому, если у вас есть планы по приобретению одного из процессоров Intel HCC, лучше всего обратить внимание именно на эту материнскую плату, готовую преодолеть такие ограничения.

Спецификация

---

Упаковка & Содержимое

---

Нельзя отрицать, что с данной платой у ASRock есть что-то другое; просто посмотрите на коробку! Должен сказать, в ASRock услышали просьбу! Упаковка фантастическая, как спереди, так и сзади. Всё просто и элегантно; здесь найдётся мало посторонней информации. Особенно понравилось, как ASRock проработал заднюю часть коробки; представленный контент хорошо скомпонован, что делает его переваривание глазами намного проще.

У коробки есть большое окно под лицевой обложкой, поэтому можно наблюдать плату внутри, не вскрывая сам бокс; это одна из отличительных особенностей, которая мне особенно нравится в некоторых продуктах. Плата также «обрамлена» в два слоя пены; удаляется без каких-либо хлопот, но для того, чтобы освободить доску из-под оков предыдущего, потребуется ножницы или кусачики.

Внутри достаточно много аксессуаров. Вот что нашлось:

• Руководство по быстрой установке, компакт-диск с поддержкой и другие документы
• 1x задний щиток I/O
• 4x кабеля SATA 6 Гбит/с
• 1x мост SLI HB
• 2x 3-полосный мост SLI (разная длина слота, один трехслотовый, второй четырехслотовый)
• 1x 4-полосный мост SLI

Было немного шокирующим, найти здесь много жёстких SLI мостов, но среди них ни одного двухстороннего SLI под старые видеокарты. Хорошо, что у большинства оверклокеров наверняка завалялся такой, но я всё ещё задавался вопросом, почему старый мост не был включен в комплект…

Планировка

---

В голове так много того, что хочу сказать об этой материнской плате от ASRock… просто наслаждайтесь тем, что видите перед собой. Здесь есть на что посмотреть, как спереди, так и сзади. Удаление желтого цвета из серии OC Formula и акцентирование на сером тоне стало фантастическим выбором.

Огромная площадка сокета тесно обрамлена слотами памяти, но здесь достаточно места под тепловые решения для sub-zero разгона. Внутри гнезда найдётся отверстие, которое можно использовать, чтобы распараллелить тепловой зонд и получать представление о температуре CPU на нижней стороне печатной платы.

ASRock X299 OC Formula несёт только четыре слота DIMM. Такое решение позволяет значительно увеличить скорость памяти, чем если бы у платы были все восемь из возможных слотов, и поскольку большинство пользователей, вероятно, останутся довольны 32 ГБ, то четырёх 8 ГБ планок более чем достаточно.

В ASRock X299 OC Formula только два слота M.2; один выше и другой ниже кулера чипсета платы.

Пользователь получает пять слотов PCIe 3.0 x16, и по одному PCIe 3.0 x4 с PCIe 2.0 x1. Электрическое подключение для этих слотов зависит от того, какой процессор используется. Процессоры KabyLake-X получают поддержку SLI. Подключение SATA охватывает шесть портов через набор микросхем Intel X299, а ещё два добавлены с помощью контроллера ASMedia ASM1061.

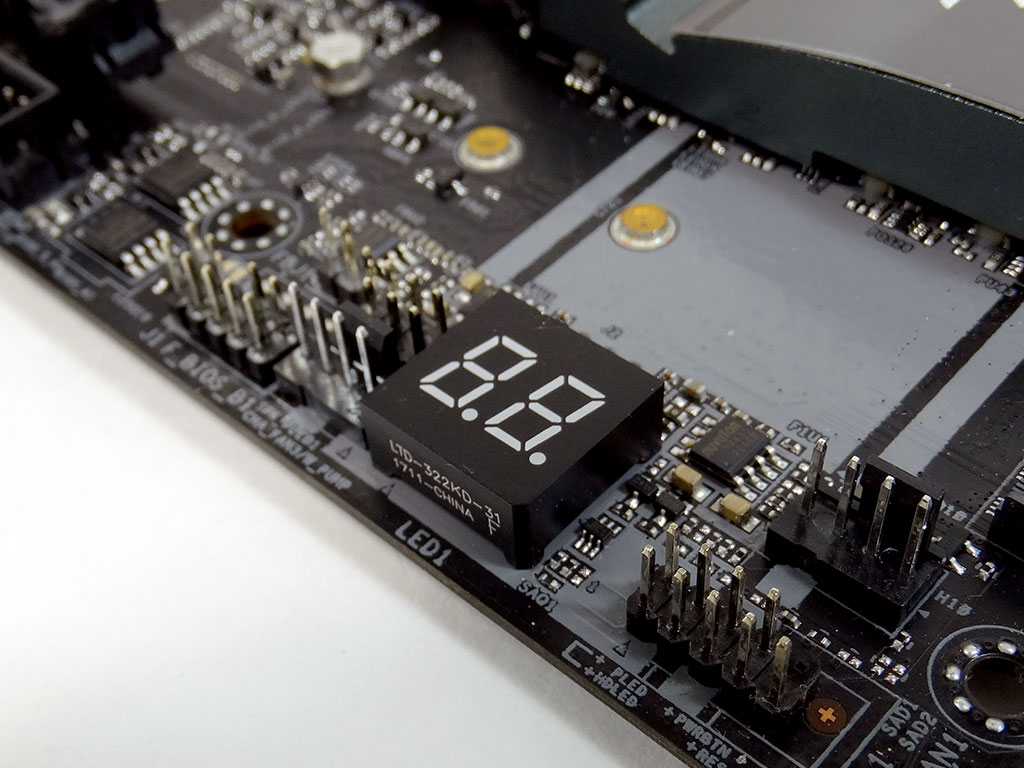

На нижнем крае платы уместился целый ряд штекерных разъёмов, среди которых один из фронтальных аудиовыходов развёрнут на 90°. Дисплей POST также находится здесь.

Задняя I/O панель X299 OC Formula демонстрируют USB порты во всех вариантах, два порта LAN, аудио разъёмы, а также кнопку Clear CMOS и кнопку USB Flashback для восстановления BIOS. Весьма достойно. Кстати, LAN порты продвигаются парой контроллеров Intel LAN; I219-V и I211-AT соответственно.

Обзор BIOS

---

BIOS системной платы X299 OC Formula, создан для разгона, но он соответствует традиционному стандарту URI BIOS ASRock, поэтому найти то, что необходимо, довольно легко, будь то опытному оверклокеру или любителю. Изобилие вариантов, предлагаемых здесь, достаточно, чтобы доставить в «любое место», но то, как можно употребить автоматические настройки для получения частот, которые ищете, не совсем очевидны. Отсутствие знаний всех этих параметров и деталей процесса может привести к незначительному разочарованию. Выход найдётся. Воспользовавшись несколькими предустановленными профилями для расширения пределов CPU, который «бросили» в сокет, получите более удачный и стабильный результат. Действительно хочется, чтобы в BIOS было встроено больше профилирования памяти, например, для любителей разгона ЦП, использующих i9-7900X, однако.

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

Программное обеспечение

---

Программное обеспечение, установленное с диска, в наши дни стало стандартным тарифом ASRock. Пользователь получает инструмент AppShop для обновления драйверов, а также других приложений и программ (хотя он не всегда перечисляет все доступные), и на этот раз с диска предварительно был установлен ASRock RGB Tool.

А также проинсталлирован инструмент «Restart to UEFI», делающим очень лёгким переход от операционной системы в BIOS для установки изменений, например, при разгоне.

На сайте ASRock существует и несколько других инструментов, доступных для загрузки, таких как ASRock Timing Configurator, поэтому стандартный набор ПО, ожидаемый с платой ASRock OC Formula, всё ещё здесь с X299 OC Formula; он просто отсутствуют в установочном диск с драйверами, как и программы на приведенных выше изображениях.

Управление вентиляторами и опции

---

ASRock X299 OC Formula не имеет очень сложных элементов управления вентилятором. Всего пять простых разъёмов, в которые вы можете подключить свои вертушки, и их можно контролировать из BIOS или ОС с помощью некоторого дополнительного программного обеспечения.

Однако на плате есть тонна температурных датчиков, и, как показано выше, для обеспечения всех этих критических возможностей мониторинга здесь требуются не только один, но и два чипа Super I/O.

Вот некоторые скриншоты предоставленных BIOS вентиляторов.

Опция настройки вентилятора в BIOS великолепна; плата проверяет установленные отдушники, а затем предоставляет настраиваемую кривую, которая настроена на электрические возможности каждого вентилятора. Я считаю, что даже вертушки одной и той же модели могут иметь несколько различные окончательные значения оборотов и такие, как правило, и такому инструменту действительно удаётся увидеть эти различия, так что это не какая-то заранее предопределенная вещь, просто проверяющая точки начала/остановки вентилятора; плата действительно тестирует истинные пределы каждого образца. Я действительно желаю, чтобы все платы предлагали такие возможности.

Установка и окончательный вид

---

Честно говоря, подключение и запуск платы ASRock X299 OC Formula оказалось довольно простым. Иногда девайсы такого уровня могут быть немного капризными, в зависимости от того, какой комплект RAM или что-то ещё, но у меня без проблем и даже быстро заработали процессоры HCC.

Между сокетом CPU и самым верхним слотом PCIe имеется достаточное пространство, поэтому получается много возможностей для того, чтобы втиснуть огромный LN2-банк или аналогичный по габаритам воздушный кулер, если это ваша склонность. Несмотря на то, что эта модель, специально разработанная для хардкор-разгона и побития рекордов в сравнительных тестах, она действительно зарекомендовала себя как способный продукт для повседневного использования, как только юзер узнаёт обо всех тонких нюансах, которые являются частью того, что делает эту плату такой замечательной.

На PCB очень мало RGB светодиодов; только несколько спрятались под кулером чипсета. Известно, что многие пользователи не являются поклонниками RGB контента, но позвольте рассказать, что благодаря ему и некоторым испарениям LN2, получается сумасшедшее световое шоу, подходящее для создания снимков в жанре фантастика.

Тестовая система

---

ASRock X299 OC Formula загружается с весьма стандартным Turbo профилем и входным напряжением, оказавшимся достаточно высоким для моего стокового процессора с исходным BIOS. Это кажется нормальным для текущих плат ASRock X299, хотя некоторые BIOS немного корректируют это. Так или иначе, то, что предлагаемый «сток» из коробки, отлично соответствовало тому, что я ожидал от своего процессора, причём мощность i9-7900X едва «накатывала» до значения по умолчанию 140 Вт TDP.

Аудио тест

---

Я провожу много времени каждый день в онлайн-чате, в гейминге или ещё где-то, что даёт мне множество возможностей протестировать звуковые возможности материнской платы в режиме реальной эксплуатации, а не просто запустить тест.

Одной из простецких вещей, является возможность иметь отдельные аудио потоки для передних и задних аудио разъёмов, чтобы общаться по гарнитуре и получать звук от игры через динамики. Для меня это очень простая функция, присутствующая почти у каждой материнской платы, но у ASRock X299 OC Formula, отсутствует. Нет уверенности, что такая возможность каким-то образом влияет на разгон, но я считаю её исключение — это своего рода оплошность. Но если быть честным, звук этой платы превосходный, однако, что-то более функционально способное прямо из коробки было бы ещё лучше.

Результаты RMAA приведены ниже:

RightMark Audio Analyzer

Интерфейсы накопителей

---

Производительность

---

В ASRock X299 OC Formula представлено несколько дополнительных контроллеров, начиная с ASMedia ASM1061, добавляющего пару портов SATA 6 Гбит/с. Затем, ASMedia ASM3142 для портов USB 3.1 Gen2 на задней панели.

А также нашлись переключатель ASM1184e PCIe и ещё один чип ASMedia ASM3142 для портов USB 3.1 Gen2 на передней панели.

HDTune Pro (SATA 6 Гбит/с)

HDTune Pro (USB3.0 Front Panel)

HDTune Pro (USB 3.1 Type-C)

HDTune Pro (NVME M.2)

CPU производительность

---

SuperPi

wPrime

AIDA64

CineBench

В тестах производительности использовались настройки «сток, из коробки».

3DMark and PCMark8

---

3DMark Time Spy and Fire Strike

PCMark8 (Conventional)

Гейминг

---

Metro: Last Light

Rise of the Tomb Raider

Dirt Rally

Все тесты проводились с максимальными разрешением 1920×1200.

Оверклокинг

---

Говорить о разгоне данной системной платы не приходится. Для меня это действительно потрясающее устройство, вам просто необходимо испытать её самостоятельно.

Пользователь получает все функции, которые ожидает от платы, построенной для разгона, начиная, разумеется, с двухзначного отображения POST кода. Если правильно использовать этот девайс, вам это обязательно понадобится.

Мы получаем кучу бортовых кнопок и прочих фишек для экстремального разгона, например, переключатели для отключения портов PCIe, переключателя медленного режима и точек измерения постоянного напряжения. Вы также получаете высокопроизводительный дизайн VRM, который ASRock рекламирует как способный 450 Вт 24/7, когда обеспечивается соответствующий поток воздуха. Такие возможности чрезвычайно важны, если вы планируете получить один из этих процессоров HCC, например, Core i9-7980XE, поскольку эти чипы могут легко потянуть, даже не при совсем экстремальных частотах. Поэтому, если вы хотите, чтобы чип HCC был «раздут» 24/7, то именно ASRock X299 OC Formula, должна входить в очень краткий список продуктов, способных делать это стабильно и надежно.

Потребляемая мощность и температуры

---

ASRock X299 OC Formula отлично справилась с тестированием на потребляемую мощность под нагрузкой как в стоке, так и при разгоне, показав разумные результаты в отношении разгонных номеров потребления энергии с ручной настройкой 1.8 В для входного напряжения процессора, поскольку автоматические 2.1 В были слишком высоки. Кулер PCH кажется впечатляющим в производительности, в то время как радиатор VRM достаточно хорош и с минимальным воздушным потоком. До сих пор платы ASRock X299, тестированные ранее, по-видимому, обладают отличными цифровыми проектами VRM, действительно окупающимися, когда приходит время для поднятия частоты процессора, и ASRock X299 OC Formula не является исключением. Мне откровенно немного сложно понять, как эта плата может принести стабильность на уровнях мощности, где другие модели бросят свои cookie. Это один чрезвычайно выдающийся дизайн VRM, действительно показывающий свою эффективность в цифрах энергопотребления!

Оценка и отзыв

---

Материнская плата ASRock X299 OC Formula доступна по цене 399 $.

---

• Премьера материнской платы для разгона от ASRock на платформе Intel X299
• Сначала устанавливаются разгон, поддержка BIOS и бенчмаркинг
• Отличная компоновка расширений, готовая к SLI с четырьмя видеокартами
• Дополнительная задняя панель для экстремального разгона
• SLI-мосты для всех типов 3D-бенчмаркинга
• Высокое качество звука
• Отличная и эффективная конструкция VRM, даже для HCC процессоров

---

• Функциональность аудио может быть лучше
• Только четыре слота DIMM
• Нужны предварительно определенные профили разгона памяти
• Агрессивные настройки напряжения при автоматическом разгоне — требуется полная ручная настройка

---

9.6

---

Платформа Intel X299 предлагает то, что не может AMD; приносит полную линейку процессоров, начинающихся с 4-ч и вплоть до 18 ядер для одного сокета. Эта платформа действительно для энтузиастов, высокопроизводительных вычислений и игр (всё в одном флаконе), обладающая всеми необходимыми функциями. Проведя более чем пару недель, играясь с новыми процессорами Intel HCC вместе с этой действительно знаковой материнской платой, специально созданной для снятия ограничений пределов частоты, и помогающей продемонстрировать весь предлагаемый потенциал платформы, и это действительно невозможно увидеть до тех пор, пока вы не получите ASRock X299 OC Formula. Если вы называете себя «оверклокером», то «забейте» на APU и iGPU мейнстрим платформ и переходите на настоящие «цацки», потому что пропустите реальное удовольствие, а если вы этого не сделаете — это станет серьезной ошибкой — заинтересоваться платформой Intel X299 и не купив эту плату.

Признательность за обзор и тестирование Black Haru.
