Сегодня, в нашем обзоре мы рассматриваем видеокарту EVGA GTX 1070 Ti FTW2 iCX, обладающую двухслотовой конструкцией охлаждающего кулера с двумя вентиляторами на пользовательской PCB, которая идёт с усильным VRM, 2x 8-pin разъёмами входной мощности и замечательной технологией датчиков iCX.
Это решение обеспечивает восемь тепловых зондов в наиболее стратегических позициях печатной платы. Цена карты составляет 500 $, но стоимость опускалась до отметки в 480$ благодаря Black Friday.
Предыдущие обзоры видеокарт на базе GeForce GTX 1070 Ti:
Карточка EVGA выглядит великолепно благодаря комбинации пластикового кожуха с металлическими вставками и высококачественной задней металлической пластиной. Размеры карты составляют 27.0 см х 13.0 см.
Установка потребует два слота.
Порты:
x1 DVI-D
x1 HDMI 2.0
x3 DisplayPort 1.4
Заметных провисаний обнаружено не было.
Обе стороны печатной платы.
Поближе
Кулер EVGA оснащён пятью тепловыми трубками. Нижняя часть теплового узла также обеспечивает охлаждение микросхем памяти и схем VRM.
Задняя панель состоит из двух частей, как и на эталонном дизайне NVIDIA. Идея EVGA заключается в том, чтобы отделить тепло от схем VRM и GPU. Обратите внимание на термонакладки здесь, обеспечивающие немного дополнительного охлаждения схем.
Добавлен переключатель BIOS, позволяющий активировать второй BIOS с более высоким уровнем настройки мощности (ограничение по умолчанию для BIOS — 180 Вт).
EVGA обновила входную мощность своей платы до 2-х 8-контактных разъёмов, суммарный показатель которых указывает на 375 Вт. Это кажется немного избыточным, учитывая, что потребляемая мощность платы достигает 210 Вт, а предел мощности платы после настройки составляет 217 Вт для основного BIOS и 235 Вт для вторичного BIOS.
Анализ печатной платы
EVGA полностью переработала плату GTX 1070 Ti установкой VRM 10+2 фазы.
Контроллер напряжения NCP 81274 генерирует под GPU пятифазный сигнал мощности, который затем запускается через фазовые удвоители NCP81162 для подачи десяти фаз мощности.
Двухфазная VRM памяти питается от контроллера NCP 81278.
Микросхемы памяти GDDR5 изготавлены компанией Micron и несут номер модели D9TQB. Им указана работа на частоте 2000 МГц (эффективная мощность 8000 МГц GDDR5).
Чип GP104 основанный на архитектуре Pascal, производится по 16-нм техпроцессу на мощностях TSMC в Тайвани, обладает 7.1 млрд транзисторами на площади около 314 мм².
GTX 1070 Ti: 388.13 WHQL
GTX 1070, 1080, 1080 Ti: 388.00 WHQL
Все RX Vega: 17.10.1 Beta
Другие карты NVIDIA: 384.76 WHQL
Остальные карты AMD: Catalyst 17.6.2 Beta
Дисплей
Acer CB240HYKbmjdpr 24″ 3840×2160
Battlefield 1
Civilization VI
Call of Duty: Infinite Warfare
Dawn of War III
Deus Ex: Mankind Divided
Dishonored 2
DOOM
F1 2016
Ghost Recon Wildlands
Grand Theft Auto V
Hitman
Prey
Rainbow Six: Siege
Resident Evil 7
Rise of the Tomb Raider
Sniper Elite 4
Styx: Shards of Darkness
The Witcher 3: Wild Hunt
Watch Dogs 2
Потребляемая мощность
Неигровое энергопотребление определенно увеличилось по сравнению с NVIDIA Founders Edition, вероятно, из-за большего количества фаз. Различия в абсолютных величинах не критичные, поэтому здесь не о чем беспокоиться.
Игровое энергопотребление лишь незначительно увеличивается по сравнению с FE, поскольку обе карты работают на одних и тех же частотах (NVIDIA запрещает заводский разгон GTX 1070 Ti).
Максимальная мощность Furmark лишь немного выше, чем у референсного дизайна, что говорит о том, что дополнительный 8-контактный разъём не нужен вовсе. Конфигурация входной мощности эталонного дизайна представляет собой один 8-контактный разъём, который в сочетании с слотом PCIe может предложить мощность 225 Вт. Даже при ручной настройке TDP карта имеет предел TDP 217 Вт. Только тогда, когда используется второй BIOS, можно получить до 235 Вт, что вряд ли имеет смысл и, на мой взгляд, не является оправданием для дополнительного 8-pin коннектора.
Уровень шума
Карта полностью блокирует вентиляторы на холостом ходу (до 60 °C).
В играх продукт от EVGA относится к лучшим вариантам GTX 1070 Ti, тестированным прежде, но различия мизерны, поскольку почти все кастомные проекты очень тихие; намного лучше Vega от AMD.
Суммарная производительность
Производительность на Ватт
Производительность на Доллар
Производительность в майнинге Ethereum
Оверклокинг
Максимальный разгон памяти образца составил 2265 МГц на памяти (+13%), а прирост к GPU +190 МГц, увеличив максимальную частоту с 1911 МГц до 2101 МГц (+10%).
Максимальный оверклокинг (сравнение)
Max. GPU Clock
Max. Memory Clock
EVGA GTX 1070 Ti FTW2
2165 МГц
2101 МГц
ASUS GTX 1070 Ti Strix
2139 МГц
2220 МГц
Colorful GTX 1070 Ti iGame Vulcan X Top
2114 МГц
2295 МГц
Palit GTX 1070 Ti Super JetStream
2088 МГц
2280 Мгц
MSI GTX 1070 Ti Gaming
2038 МГц
2240 МГц
MSI GTX 1070 Ti Titanium
2139 МГц
2280 МГц
GTX 1070 Ti FE
2139 МГц
2310 МГц
Эффективность разгона

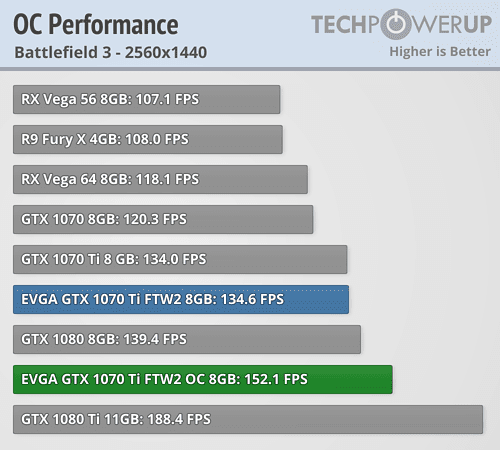

Используя полученные тактовые частоты, мы провели быструю проверку в Battlefield 3 для оценки прибыли от оверклокинга.
Актуальный, фактический выигрыш в 3D производительности от оверклокинга составляет 13.0%!
Температуры
Температуры GPU (сравнение)
Idle
Load
Gaming Noise
EVGA GTX 1070 Ti FTW2
44 °C
72 °C
29 дБА
ASUS GTX 1070 Ti Strix
45 °C
64 °C
29 дБА
Colorful GTX 1070 Ti iGame Vulcan X Top
46 °C
67 °C
32 дБА
Palit GTX 1070 Ti Super JetStream
49 °C
66 °C
30 дБА
MSI GTX 1070 Ti Gaming
52 °C
69 °C
29 дБА
GTX 1070 Ti FE
40 °C
83 °C
38 дБА
MSI GTX 1070 Ti Titanium
54 °C
69 °C
30 дБА
GPU частота
Memory частота
Clock GPU Voltage
(измерено)
Desktop
139 МГц
203 МГц
0.650 В
Multi-Monitor
139 МГц
203 МГц
0.650 В
Blu-ray Playback
608 МГц
203 МГц
0.650 В
3D Load
1607 — 1911 МГц
2002 МГц
0.812 — 1.062 В
Оценка и отзыв
Стоимость EVGA GTX 1070 Ti FTW2 iCX в настоящее время составляет 480$ (чёрная пятница); 500$ — обычная цена.
Очень тихая
Хороший кулер — без троттлинга
Fan-off в режиме ожидания
Убийца Radeon RX Vega 56!
Хорошая производительность по сравнению с GTX 1070
Большой потенциал разгона — обгоняет GTX 1080
Восемь дополнительных датчиков температуры, распределенных по печатной плате
Бэкплейт в комплекте
HDMI 2.0b, DisplayPort 1.4
Высокая цена
Отсутствие фабричноого разгона (решение NVIDIA)
Дополнительный 8-pin коннектор питания едва необходим
Старая память GDDR5
Без поддержки аналогового сигнала (VGA)
9.3
В отличие от других производителей, EVGA применила на своей плате двухслотовый кулер, обеспечивающий большой потенциал охлаждения и сохраняет на карте приличные температуры, которые даже не приближаются к отметке дросселирования. С точки зрения шума вентилятора, девайс также относится к самым тихим кастомным решением GTX 1070 Ti, и соответствует ASUS STRIX и MSI Gaming, но с чуточку более высокими температурами, но здесь же «простой» двухслотовый кулер, в отличие от ASUS. Как и большинство других пользовательских дизайнов, EVGA оснастила своё детище решающую функцию fan-off, блокирующая вертушки во время простоя.
Изюминкой GTX 1070 Ti FTW2 является технология iCX от EVGA, предлагающая девять датчиков температуры: восемь датчиков расположены вокруг печатной платы, плюс есть встроенное измерение температуры графического процессора, обеспечивает гораздо более полное представление о тепловом состоянии карты. Если вы энтузиаст и постоянно волнуетесь о температурах, то на текущий момент это лучшее решение на рынке. Также есть регулируемая RGB подсветка.
EVGA внесла некоторые изменения в схему VRM, обозначающие небольшое снижение энергоэффективности в целом, но на мизерные значения, о которые едва стоит писать. Однако стоит упомянуть, что EVGA оснастила карту двойным BIOS, позволяющим переключиться на второй BIOS с увеличенным пределом регулировки мощности. Этого достаточно, чтобы оправдать дополнительный разъём питания, поскольку 235 Вт, максимально установленный лимит. Это означает, что при такой мощности питания дополнительный разъём питания на плате обеспечит всего 10 Вт из теоретических 150 Вт. Для всех других сценариев 2-й 8-pin коннектор не имеет никакого смысла, кроме как увеличение сложности и стоимости.
EVGA GTX 1070 Ti FTW2 iCX в настоящее время был доступен к онлайн-заказу за 480 $ — является особенностью Black Friday. Стандартная цена видеокарты составляет 500 $, что на 50 пунктов выше по сравнению с выпуском Founders Edition, но это плата за потрясающий кулер, датчики iCX, RGB подсветку и двойной BIOS, но, увы, и за отсутствие заводского разгона, который запрещён решением NVIDIA. Цена также приближается к RX Vega 64 и GTX 1080. Однако Vega 64 предлагает несколько процентов производительности, но имеет высокое потребление, шум и ограниченный потенциал разгона. Самый доступный вариант GTX 1080 будет не таким тихим и не порадует функцией блокировки вентиляторов, но дополнительная настройка может нивелировать эти проблемы. Получается лишь небольшой зазор, чтобы оправдать карты GTX 1070 Ti стоимостью около 500 $, что, на мой взгляд, слишком велико. EVGA предлагает модель GTX 1070 Ti SC по цене 470 $, что окажется отличным выбором, если пользователь хочет сэкономить деньги и не нуждается в датчиках iCX или RGB контроллере. Карта SC имеет те же самые настройки охлаждения и скорости вращения вентилятора, что и FTW2.
